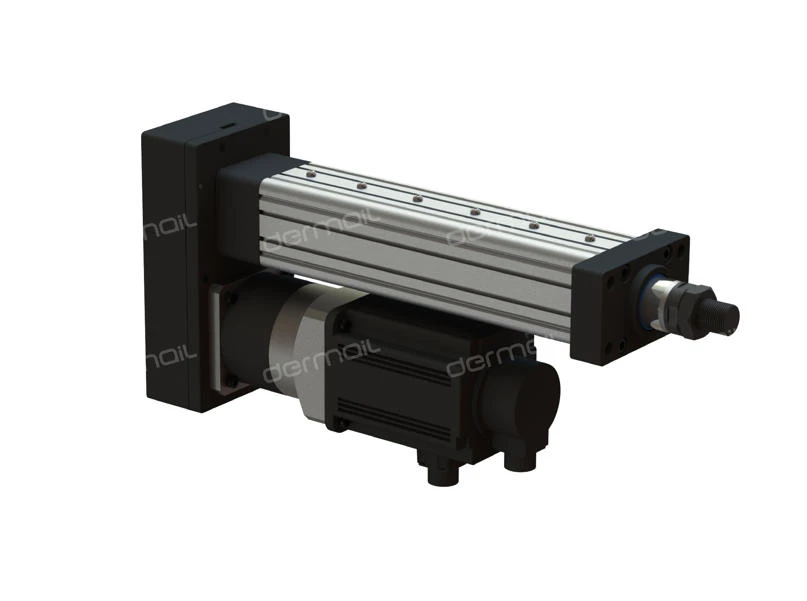

Серво електрически цилиндрисе използват широко в системи за автоматизация с висока{0}}прецизност, като роботика, обработка с ЦПУ и аерокосмически тестове, поради тяхната висока повторяемост, динамична реакция и компактен дизайн. Въпреки това, вибрациите или деформациите по време на работа могат значително да влошат точността на позициониране, което води до грешки в управлението на движението и намалена надеждност на системата. Тази статия изследва практически стратегии за минимизиране на тези ефекти и осигуряване на оптимална производителност.
1. Структурна твърдост и оптимизиране на монтажа
Основата на прецизността лежи в механичната здравина на серво електрическия цилиндър и неговата монтажна структура.
Стабилност на основата: Уверете се, че монтажната повърхност е равна, твърда и без деформации. Използвайте материали с висока -якост (напр. алуминиева сплав или стомана) за основната плоча, за да намалите резонанса.
Затягане на болтовете: Следвайте-препоръчаните от производителя стойности на въртящия момент за крепежни елементи, за да предотвратите разхлабване при динамични натоварвания. Периодично проверявайте и затягайте отново болтовете, ако бъдат открити вибрации.
Изолиращи стойки: За среда с външни вибрации (напр. машини в близост), използвайте -заглушаващи вибрации стойки или гумени изолатори, за да отделите електрическия цилиндър от източника.
2. Съпоставяне на товара и динамично балансиране
Неправилното разпределение на натоварването или небалансираната инерция могат да предизвикат вибрации.
Центриране на товара: Изравнете центъра на тежестта на товара с оста на електрическия цилиндър, за да избегнете ексцентрични сили.
Съгласуване на инерцията: Уверете се, че инерционният момент на товара е в рамките на номиналния капацитет на двигателя. Прекомерната инерция може да причини превишаване или колебания по време на ускорение/забавяне.
Противотежести: За асиметрични натоварвания добавете противотежести, за да балансирате динамично системата.
3. Параметри за прецизен контрол
Усъвършенстваните алгоритми за серво управление могат да компенсират механичните вибрации.
PID настройка: Оптимизирайте пропорционалните-интегрални-производни (PID) печалби, за да смекчите колебанията. Намалете производното усилване, ако системата превишава или вибрира прекомерно.
Изпреварващ контрол: Внедрете изпреварващо предаване на скорост/ускорение, за да предвидите промените в натоварването и да минимизирате грешките при проследяване.
Филтри с прорези: Използвайте филтри с прорези в серво задвижването, за да потискате резонансните честоти, причинени от механична гъвкавост (напр. дълги винтови пръти или гъвкави съединители).
4. Подобрения в механичния дизайн
Високо{0}}прецизни компоненти: Изберете сферични винтове или ролкови винтове с ниска хлабина и висока твърдост. Предварително натоварените гайки могат допълнително да премахнат аксиалната хлабина.
Избор на лагер: Използвайте лагери с ъглов контакт или кръстосани{0}}ролкови лагери, за да поддържате едновременно радиални и аксиални натоварвания, намалявайки деформацията при натоварване.
Термично управление: Температурните колебания могат да причинят топлинно разширение, което да повлияе на точността. Включете системи за охлаждане (напр. принудително въздушно или течно охлаждане) за приложения с висок-работен-цикъл.
5. Намаляване на обратната реакция и хистерезиса
Механичното задвижване в задвижването (напр. зъбни колела, съединители) води до грешки при позициониране.
Съединители с нулев-люфт: Заменете гъвкавите съединители с твърди съединители или съединители от тип-силфон, за да елиминирате ъгловото разминаване.
Предварително натоварени винтове: Изберете предварително натоварени сферични винтове, за да сведете до минимум аксиалната хлабина.
Системи с директно{0}}задвижване: За ултра-висока точност помислете за електрически цилиндри с директно{2}}задвижване (линейни двигатели), които елиминират компонентите на механичната трансмисия.
6. Екологични и експлоатационни съображения
Външна изолация на вибрации: Защитете системата от вибрации на пода с помощта на анти{0}}вибрационни подложки или пневматични изолатори.
Ограничения на скоростта: Избягвайте работа близо до критичната скорост на цилиндъра (където възниква резонанс). Намалете скоростите на ускорение/забавяне, ако се наблюдават вибрации.
Редовна поддръжка: Проверявайте за износване на винтовете, лагерите и уплътненията. Сменете износените компоненти незабавно, за да предотвратите влошаване на точността.
7. Усъвършенствани техники за компенсация
Адаптивен контрол: Използвайте адаптивни алгоритми, които коригират контролните параметри в реално-време въз основа на условията на натоварване.
Предсказуем контрол на модела (MPC): Прогнозирайте поведението на системата с помощта на динамичен модел за превантивно противодействие на вибрациите.
Лазерно интерферометрично калибриране: Периодично калибрирайте електрическия цилиндър с помощта на лазерни системи за измерване, за да коригирате позиционните грешки.
Заключение
Постигането на висока прецизност със серво електрически цилиндри изисква холистичен подход, който комбинира здрав механичен дизайн, оптимизирани стратегии за управление и проактивна поддръжка. Като се справят с вибрациите и деформацията при техните източници-независимо дали чрез структурна твърдост, динамично балансиране или усъвършенствани алгоритми за управление-производителите и инженерите могат да осигурят надеждна, под-микронна точност дори при взискателни приложения.
За критични системи, консултирането с производителя на електрически цилиндър за персонализирани решения (напр. специализирани винтове,-наблюдение в реално време) може допълнително да подобри производителността и дълготрайността.
